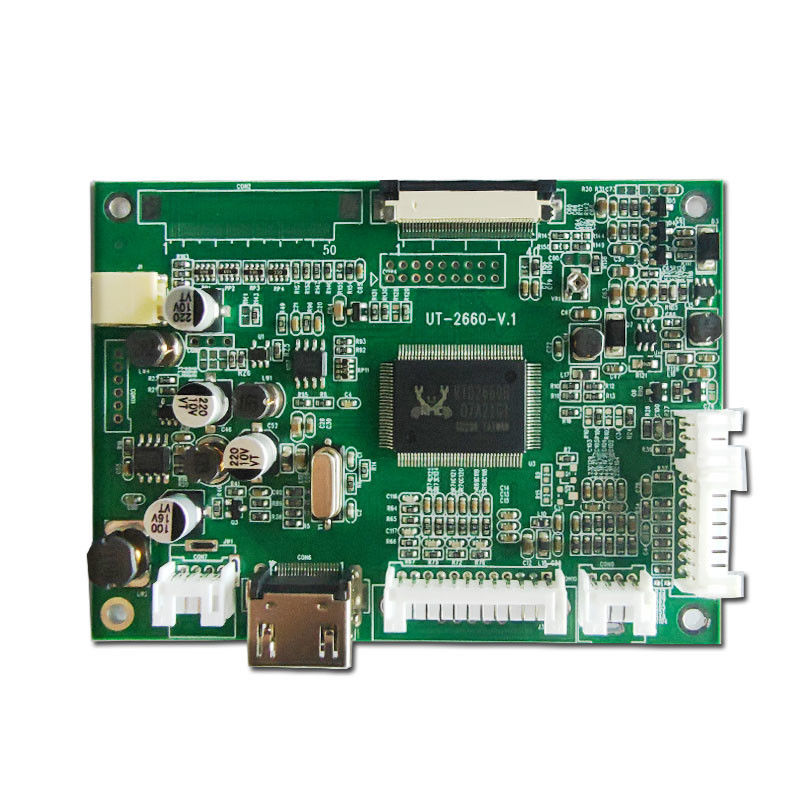

Name: Junta de conductores TFT HDMI a LVDS TTL con entrada de energía DC 12V
Brand: ZOYO
SKU: 2660 40P 1024 768
Price: 2 USD
Availability: InStock
Rating: 4.7 (157 reviews)

Junta de conductores TFT HDMI a LVDS TTL con entrada de energía DC 12V

Detalles del producto

Lugar de origen: Hangzhou, China

Nombre de la marca: ZOYO

Certificación: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Número de modelo: 2660 40P 1024 768

Condiciones de pago y envío

Cantidad de orden mínima: 1

Precio: $2~$500 per piece

Detalles de empaquetado: Personalizado

Tiempo de entrega: 3 a 5 días hábiles

Condiciones de pago: LC, D/A, D/P, T/T, Paypal

Capacidad de la fuente: 5k-20k piezas por día

Obtenga el mejor precio

Aplicación para la electrónica de consumo

Nombre del producto en la imagen Alta: placa de controlador TFT, placa HDMI, placa de controlador HDMI, placa de controlador LCD con HDMI

Palabras clave: placa HDMI, controlador HDMI, placa de controlador LCD con HDMI
Ámbito de aplicación

Temperatura de trabajo: desde - 10°C hasta + 60°C.
Humedad de trabajo: 90% RH (sin condensación).
Medio ambiente de trabajo
HDMI: (generalmente versión 1.2)
VGA: 1024 * 768 (con una frecuencia de actualización que oscila entre 60 y 75)
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura de la corriente.
Especificaciones de entrada de señal
Puede recibir entradas de señal de video incluyendo HDMI, VGA y CVBS.
La entrada de energía es DC + 12V.
Tiene una función de operación de OSD multifunción.
Hay una función de control remoto opcional.
Puede apagarse automáticamente cuando no hay señal.
Descripción de las funciones del producto
En el caso de las TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Para los LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Puede conectarse a EJ080NA - 04C, HE080IA - 01D,HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 para la inspección de las placas de conducción de los módulos de visualización LCD de alta definición de 40 PIN.

CON8 ((CVBS) el sigbal entrada)
	Número del pin	Definición		Descripción
	1	El CVBS2		A V 2 señal de entrada
	2	El GND		En el suelo
	3	Se trata de un sistema de control de la calidad.		Input de la señal de AV1
	4	El GND		En el suelo
CON10 ((VGA) En el p - ¿ Qué? t ) 12PIN/2.0
Número del pin			Definición		Descripción
1			El GND		-
2			V.S.		Señal de sincronización de campo
3			HC		Sincronización de línea
4			El GND		-
5			R+		Señales rojas
6			El GND		En el suelo
7			G+		Señal verde +
8			El GND		+Tierra
9			B+		Signo azul +
10			El GND		En el suelo
11			El SDA		Canales I2C
12			El SCL		Canales I2C

CON6 ((HDMI) En el p - ¿ Qué? t ) interfaz
Número del pin	Definición	Descripción
1	Datos TMDS 2+
2	Datos de la TMDS Escudo
3	Datos de la DTMD 2-
4	Datos TMDS 1+

Resolución máxima de soporte:	1024*768	Entrada de señal:	HDMI, VGA y CVBS
Entrada de energía:	DC +12V	Temperatura de trabajo:	-10℃~+60℃
Humedad de trabajo:	90%RH (sin condensación)

Resolución máxima de soporte:	1024*768
Entrada de señal:	HDMI, VGA y CVBS
Entrada de energía:	DC +12V
Temperatura de trabajo:	-10℃~+60℃
Humedad de trabajo:	90%RH (sin condensación)
