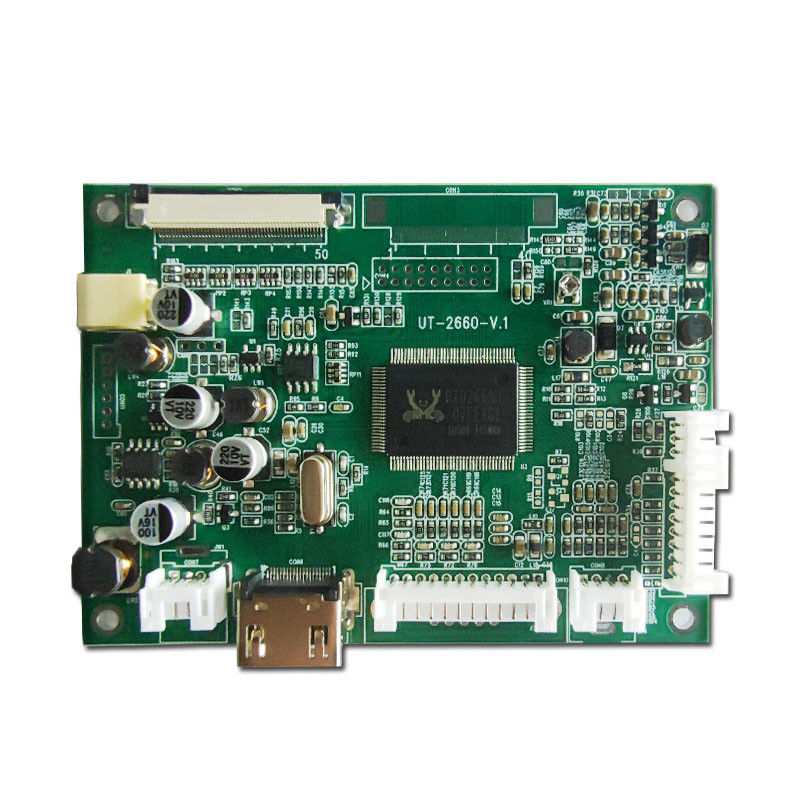

Name: Conversor de placa de control TFT HDMI a LVDS
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 5 (113 reviews)

Conversor de placa de control TFT HDMI a LVDS

Detalles del producto

Lugar de origen: Hangzhou, China

Nombre de la marca: ZOYO

Certificación: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Número de modelo: 2660 50P 800 480

Condiciones de pago y envío

Cantidad de orden mínima: 1

Precio: $2~$500 per piece

Detalles de empaquetado: Personalizado

Tiempo de entrega: 3 a 5 días hábiles

Condiciones de pago: LC, D/A, D/P, T/T, Paypal

Capacidad de la fuente: 5k-20k piezas por día

Obtenga el mejor precio

Aplicación para la electrónica de consumo

Imagen Alta Nombre: Tabla de control TFT, LVDS a HDMI, Proveedor de controladores HDMI, Convertidor HDMI a LVDS

Palabras clave: placa de control TFT, LVDS a HDMI, proveedor de controladores HDMI, convertidor HDMI a LVDS

Ámbito de aplicación
En el caso de las TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. En el caso de las LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,Se aplicarán las disposiciones siguientes:, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Conectar con EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 para la inspección de las placas de conducción de los módulos de visualización LCD de alta definición 50 - PIN.
Descripción de la función del producto
Apoya la entrada de señales de video como HDMI, VGA y CVBS. La entrada de energía es DC + 12V. Tiene una capacidad de operación OSD multifunción. Hay una función de control remoto opcional.Puede apagarse automáticamente en ausencia de una señal.
Norma de entrada de señal
HDMI: (versión general 1.2) VGA: 800 * 480 (con una frecuencia de actualización que oscila entre 60 y 75) CVBS: 1.0Vp - p75Ω
Medio ambiente de trabajo

Temperatura de trabajo: de - 10°C a + 60°C. Humedad de trabajo: 90%RH (sin condensación).

CON8 ((CVBS) el sigbal entrada)
	Número del pin	Definición		Descripción
	1	El CVBS2		A V 2 señal de entrada
	2	El GND		En el suelo
	3	Se trata de un sistema de control de la calidad.		Input de la señal de AV1
	4	El GND		En el suelo
CON10 ((VGA) En el p - ¿ Qué? t ) 12PIN/2.0
Número del pin			Definición		Descripción
1			El GND		-
2			V.S.		Señal de sincronización de campo
3			HC		Sincronización de línea
4			El GND		-
5			R+		Señales rojas
6			El GND		En el suelo
7			G+		Señal verde +
8			El GND		+Tierra
9			B+		Signo azul +
10			El GND		En el suelo
11			El SDA		Canales I2C
12			El SCL		Canales I2C

CON6 ((HDMI) En el p - ¿ Qué? t ) interfaz
Número del pin	Definición	Descripción
1	Datos TMDS 2+
2	Datos de la TMDS Escudo
3	Datos de la DTMD 2-
4	Datos TMDS 1+

Resolución máxima de soporte:	800*480	Entrada de señal:	HDMI, VGA y CVBS
Entrada de energía:	DC +12V	Temperatura de trabajo:	-10℃~+60℃
Humedad de trabajo:	90%RH (sin condensación)

Resolución máxima de soporte:	800*480
Entrada de señal:	HDMI, VGA y CVBS
Entrada de energía:	DC +12V
Temperatura de trabajo:	-10℃~+60℃
Humedad de trabajo:	90%RH (sin condensación)
